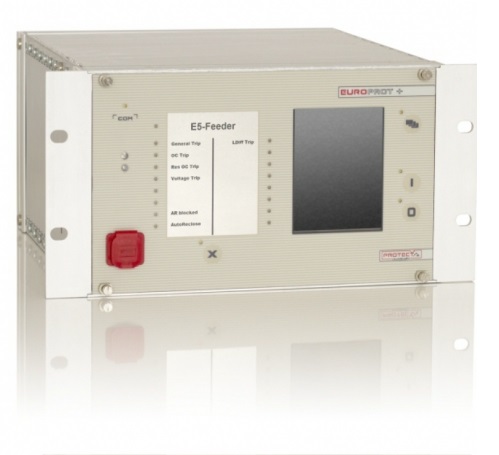

E5-FEEDER
رله E5-Feeder به طور خاص به عنوان یک تجهیز کنترل و حفاظت فیدر استفاده می‌شود. این رله، عضوی از سری DTIVA از خانواده محصولات +EuroProt است.
محصولات DTIVA به نحوی پیکره‌بندی شده‌اند تا حفاظت، کنترل و نظارت بر المان‌های مختلف سیستم‌های توزیع کاربردی و صنعتی، شامل شبکه‌های مش، حلقوی و شعاعی را به بهترین شکل ممکن انجام دهند. به دلیل طراحی ماژولار، ماژول‌ها بنابر نیازهای کاربر، پیکره‌بندی و مونتاژ می‌شوند. از این جا به بعد، نرم‌افزار است که فانکشن‌ها را مشخص می‌کند.
کاربرد اصلی این رله، شبکه‌های شعاعی زمین نشده است. در این موارد، استفاده از سیم‌پیچ‌‌های پترسن یا مقاومت‌های زمین، در صورت بروز خطای تک فاز به زمین، باعث ایجاد جریان‌های نسبتا پایین خواهد شد. اکثر حفاظت‌ها برپایه اندازه‌گیری جریان انجام می‌شود اما استفاده از ژنراتورهای توزیع شده در شبکه یا طرح‌های حلقوی در توپولوژی شبکه، نیاز به فانکشنهای حفاظت جهتی و اندازه‌گیری‌های ولتاژی دارد. حفاظت‌های دیستانس و دیفرانسیل خطی هم برای حفاظت از شبکه‌های جبران‌سازی شده یا ایزوله فراهم شده است.
ابزار پیکره‌بندی EuroCAP که به صورت رایگان در دسترس قرار گرفته است، نرم‌افزاری کاربرپسند و انعطاف‌پذیر را برای مدیریت فانکشنهای حفاظتی، کنترلی و اندازه‌گیری در اختیار قرار داده تا اطمینان حاصل شود دستگاه‌های +IED-EP به طور کامل قابلیت شخصی‌سازی دارند.
• برخورداری پیش‌فرض تجهیز از استاندارد IEC 61850 در قالب سازگاری با نسخه ۲ (Edition 2)
• سخت‌افزار قابل تغییر به منظور مطابقت با استفاده‌ها و کاربردهای متفاوت
• اندازه رک 84HP یا 42HP ( ارتفاع: 3U)
• پیکربندی پیش‌فرض اجرا شده توسط کارخانه را می‌توان با به‌کارگیری ابزار قدرتمند EuroCAP، مطابق با خواسته کاربر، شخصی سازی کرد.
• کاربردهای کنترلی و حفاظتی قابل انعطاف به منظور برآورده کردن نیازهای خاص مشتری
• قابلیت پیشرفته HMI در قالب صفحه‌نمایش لمسی رنگی و وب سرور ادغام شده در آن به همراه فانکشنهای توسعه یافته اندازه‌گیری، کنترل و مانیتورینگ.
• صفحه‌های LCD قابل برنامه‌ریزی توسط کاربر که می‌تواند SLD (دیاگرام تک خطی) را با نمایش وضعیت و کنترل، همچنین مقادیر اندازه‌گیری و چندین نوع المان قابل کنترل دیگر به تصویر بکشد.
• گروه‌های تنظیمی (Setting Groups) متفاوتی در دسترس قرار گرفته است.
• کنترل و مانیتورینگ بهبودیافته بریکر
• ثبت کننده با ظرفیت بالا برای DRE ) Disturbance ) به همراه ثبت رویداد (Event Recorder)
- ثبت کننده Disturbance تا ۳۲ کانال سیگنال آنالوگ و ۶۴ کانال سیگنال دیجیتال
- ثبت کننده رویداد می‌تواند بیش از ۱۰ هزار رویداد را در خود جا دهد.
• راهکارهای متفاوت برای نصب: رک، نصب آویزی، نصب نیمه آویزی، نصب دیواری، نصب دیواری با ترمینال‌ها، نصب آویزی با پوشش برخوردار از استاندارد IP54
• مجموعه متنوعی از پروتکل‌های ارتباطی
- ارتباطات بر بستر اترنت:IEC61850; IEC60870-5-104; DNP3.0 TCP; Modbus TCP
- ارتباطات سریال: DNP3.0; IEC60870-5-101/103; MODBUS, SPA
• محصولات سری +EuroProt امکان پشتیبانی از چند پروتکل ارتباطی را به طور همزمان دارند.
*مانیتورینگ داخلی (Self-Monitoring) به منظور تشخیص خطاهای داخلی سخت‌افزاری و نرم‌افزاری
• امکان استفاده از منابع زمانی متفاوت: NTP server; Minute Pulse; Legacy protocol master; IRIG-B000 یا IRIG-B12X
کاربرد
تجهیز حفاظتی E5-Feeder از نظر فانکشن‌ها، تکمیل شده تجهیز حفاظتی E3-Feeder به حساب می‌آید. مجموعه فانکشنهای این رله شامل حفاظت‌های جریانی و ولتاژی نظیر: حفاظت اضافه جریان جهتی، حفاظت خطای زمین جهتی، محاسبه توان، اضافه ولتاژ، کاهش ولتاژ و حفاظت فرکانسی است. علاوه بر این، فانکشن حفاظت دیفرانسیل خط هم درنظر گرفته شده است.
تمامی فانکشنهای لازم برای کنترل و مانیتورینگ سوئیچ‌گیر هم در رله E5-Feeder لحاظ شده‌اند. فانکشن وصل مجدد خودکار هم درنظر گرفته شده است.
محدوده کاربرد
• حفاظت اضافه جریان برای خطوط هوایی و کابل‌های زیرزمینی (حفاظت پشتیبان در سیستم‌های فشار قوی)
• تشخیص خطای زمین جهتی در سیستم‌های با نوترال ایزوله، مقاومت زمین شده و کویل پترسن زمین شده، برپایه حفاظت اضافه جریان باقی مانده جهتی.
• حفاظت جهتی اضافه توان یا کاهش توان بر اساس مقدار تنظیمی توان و زاویه عملکرد که توسط کاربر مشخص شده است (راهکار ترکیبی برای توان اکتیو یا توان راکتیو)
• حفاظت دیفرانسیل خط با امکان تشخیص اشباع CT
• امکان حفاظت از ترانسفورمرها و کویل‌های جبران‌ساز در ناحیه حفاظتی
• حفاظت خطای زمین محدود شده
• کنترل و اتوماسیون سوئیچ‌گیر
• طرح‌های اینترلاکی تعریف شده توسط کاربر
• نظارت بر ترانسفورمر جریان از طریق حفاظت عدم توازن جریان
• نظارت بر ترانسفورمر ولتاژ و تشخیص قطع بودن خط
• تشخیص خطای زمین جهتی حساس برای خطاهای زمین استاتیک
• تشخیص خطای زمین جهتی حساس برای خطاهای زمین گذرا و استاتیک (فانکشن Transient)
• تشخیص و بلوک کردن جریان هجومی
• تشخیص توان معکوس
• طرح‌های حذف بار (Load Shedding)
• حفاظت در مقابل عملکرد جزیره‌ای مزارع بادی و کاربردهای تولید انرژی از طریق صفحات خورشیدی
پیکره‌بندی E5-Feeder به نحوی انجام شده تا جریان‌های سه‌فاز و جریان باقی مانده را اندازه‌گیری کند. علاوه بر این، ولتاژ سه فاز و ولتاژ باقی مانده هم اندازه‌گیری می‌شود. فانکشن حفاظتی اصلی در این رله، فانکشن حفاظت دیفرانسیل خط است. این فانکشن را در صورتی که ترانسفورمر هم در ناحیه حفاظتی قرار داشته باشد می‌توان استفاده کرد (قابلیت آپشنال). ماژول سخت‌افزاری ارتباطی، بردارهای جریان فاز را ارسال و دریافت کرده تا امکان استفاده از این فانکشن مهیا شود. مجموعه فانکشنهای این رله، با قابلیت وصل مجدد خودکار تکمیل می‌شود.
| Protection & control functions | IEC | ANSI | *Inst. |
|---|---|---|---|
| Three-phase instantaneous overcurrent protection function | I ››› | 50 | 1 |
| Three-phase time overcurrent protection function | I ›, I ›› | 51 | 2 |
| Directional three-phase time overcurrent protection function | I Dir › ›, I Dir ›› | 67 | 2 |
| Residual instantaneous overcurrent protection function | Io ››› | 50N | 1 |
| Residual delayed overcurrent protection function | Io ›, Io ›› | 51N | 2 |
| Directional residual delayed overcurrent protection function | Io Dir › ›, Io Dir ›› › | 67N | 2 |
| Line differential protection function with transformer | 3IdL › | 87L | 1 |
| Inrush current detection function | I2h < | 68 | 1 |
| Negative sequence overcurrent protection function | I2 < | 46 | 1 |
| Line thermal protection function | T › | 49 | 1 |
| Definite time overvoltage protection function | U ›, U ›› | 59 | 2 |
| Definite time undervoltage protection function | U <, U << | 27 | 2 |
| Residual definite time overvoltage protection function | Uo ›, Uo ›› | 59N | 2 |
| Current unbalance function | 60 | 1 | |
| Breaker failure protection function for not solidly grounded networks | CBFP | 50BF | 1 |
| Line differential protection with transformer in the protected zone function | 3IdL › | 87LT | op. |
| Restricted earth-fault protection function | REF | 87N | op. |
ستون "INST" شامل تعداد بلوک فانکشنهای از پیش پیکربندی شده در پیکربندی کارخانه است. این تعداد می¬تواند با توجه به نیاز کاربر تغییر پیدا کند.
