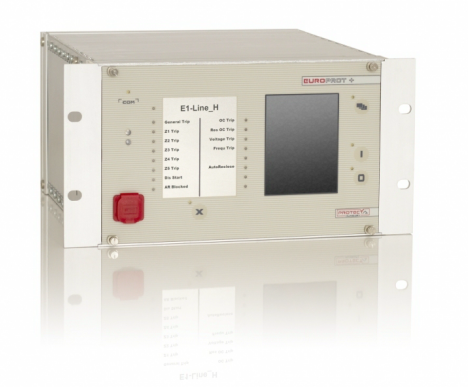

DTVA-E1
E1-Line یک رله حفاظتی اختصاصی به منظور اتوماسیون، کنترل و حفاظت کابل و خطوط هوایی شبکه انتقال است. رله یادشده مجموعهای از فانکشنهای مانیتورینگ، کنترل و حفاظت را فراهم میکند. این محصول، عضوی در دسته DTVA از خانواده محصولات +EuroProt است. خانواده حفاظتی +EuroProt در بخش سختافزاری و نرمافزاری، ترکیبی ماژولار است. به دلیل معماری ماژولار، مونتاژ و پیکرهبندی ماژولها مطابق با نیاز کاربر انجام میشود. از این مرحله به بعد، نرمافزار است که فانکشنها را تعریف و مشخص میکند
محصول نوع DTVA به منظور حفاظت، کنترل و نظارت بر المانهای شبکه انتقال پیکرهبندی میشود. شبکه انتقالی که در آن سیستمها عموما در سراسر جهان، زمین شدهاند. در این شبکهها، خطاهای تک فاز به زمین، منجر به ایجاد جریان بالا میشوند. جریانهایی مشابه با آنچه در خطاهای فاز به فاز شاهد هستیم. از همین رو، هر دو نوع خطا به فانکشنهای حفاظتی با سرعت بالا نیاز دارند.
امکان استفاده از رله برای تریپ تک فاز یا سهفاز وجود داشته و از ترمینالهای دو بریکری نظیر طرح یک و نیم کلیدی تا توپولوژی باس حلقهای (Ring Bus Topology) هم پشتیبانی خواهد شد.
فانکشنهای حفاظتی اصلی DTVA شامل حفاظت دیستانس با سرعت بالا با پنج زون حفاظتی مستقل و حفاظت دیفرانسیل خط است. این رلهها از طرحهای عمومی تلهپروتکشن (POTT, PUTT و ...) هم پشتیبانی میکنند.
علاوه بر این، محصولات نوع DTVA مجموعه متنوعی از فانکشنهای حفاظتی شامل: حفاظت اضافه جریان جهتی و غیر جهتی، حفاظتهای ولتاژی و حفاظتهای فرکانسی دارند.
فانکشن وصل مجدد خودکار ولتاژ بالا، امکان وصل مجدد چند مرحلهای با قابلیت استفاده از سنکرونچک را فراهم میکند. امکان تنظیم زمان قطع (Dead Time) به طور مستقل و برای هر مرحله و حتی امکان ثبت زمان قطع مستقل برای خطاهای تک فاز و چند فاز وجود دارد.
به دلیل استفاده از فانکشن کنترلی، اندازهگیری و مانیتورینگ، امکان استفاده از این رله حفاظتی به عنوان واحد کنترل بی هم وجود دارد.
ابزار پیکرهبندی EuroCAP که به صورت رایگان در دسترس قرار گرفته است، نرمافزاری کاربرپسند و انعطافپذیر را برای مدیریت فانکشنهای حفاظتی، کنترلی و اندازهگیری در اختیار قرار داده تا اطمینان حاصل شود دستگاههای +IED-EP به طور کامل قابلیت شخصیسازی دارند.
• برخورداری پیشفرض تجهیز از استاندارد IEC 61850 در قالب سازگاری با نسخه ۲ (Edition 2)
• سختافزار قابل تغییر به منظور مطابقت با استفادهها و کاربردهای متفاوت
• اندازه رک 84HP یا 42HP ( ارتفاع: 3U)
• پیکربندی پیشفرض اجرا شده توسط کارخانه را میتوان با بهکارگیری ابزار قدرتمند EuroCAP، مطابق با خواسته کاربر شخصی سازی کرد.
• کاربردهای کنترلی و حفاظتی قابل انعطاف به منظور برآورده کردن نیازهای خاص مشتری
• قابلیت پیشرفته HMI در قالب صفحهنمایش لمسی رنگی و وب سرور ادغام شده در آن به همراه فانکشنهای توسعه یافته اندازهگیری، کنترل و مانیتورینگ.
• صفحههای LCD قابل برنامهریزی توسط کاربر که میتواند SLD (دیاگرام تک خطی) را با نمایش وضعیت و کنترل، همچنین مقادیر اندازهگیری و چندین نوع المان قابل کنترل دیگر به تصویر بکشد.
• گروههای تنظیمی (Setting Groups) متفاوتی در دسترس قرار گرفته است.
• کنترل و مانیتورینگ بهبودیافته بریکر
• ثبت کننده با ظرفیت بالا برای DRE ) Disturbance ) به همراه ثبت رویداد (Event Recorder)
- ثبت کننده Disturbance تا ۳۲ کانال سیگنال آنالوگ و ۶۴ کانال سیگنال دیجیتال
- ثبت کننده رویداد میتواند بیش از ۱۰ هزار رویداد را در خود جا دهد.
• راهکارهای متفاوت برای نصب: رک، نصب آویزی، نصب نیمه آویزی، نصب دیواری، نصب دیواری با ترمینالها، نصب آویزی با پوشش برخوردار از استاندارد IP54
• مجموعه متنوعی از پروتکلهای ارتباطی
- ارتباطات بر بستر اترنت:IEC61850; IEC60870-5-104; DNP3.0 TCP; Modbus TCP
- ارتباطات سریال: DNP3.0; IEC60870-5-101/103; MODBUS, SPA
• محصولات سری +EuroProt امکان پشتیبانی از چند پروتکل ارتباطی را به طور همزمان دارند.
• مانیتورینگ داخلی (Self-Monitoring) به منظور تشحیص خطاهای داخلی سختافزاری و نرمافزاری
• امکان استفاده از منابع زمانی متفاوت: NTP server; Minute Pulse; Legacy protocol master; IRIG-B000 یا IRIG-B12X
کاربرد
دستگاه E1-Line یک رله حفاظتی و کنترلی ویژه حفاظت دیستانس کابل و خطوط هواویی در سطح شبکه انتقال است. این رله، فانکشنهای حفاظتی، کنترلی و مانیتورینگ ترکیبی را ارائه میدهد.
رله E1-Line حاوی مجموعه متنوعی از فانکشنهای حفاظتی نظیر فانکشنهای اضافه جریان جهتی و جریان باقیمانده، همچنین فانکشنهای جهتی اضافه توان یا کاهش توان است.
علاوه بر این، رله یاد شده انتقال باینری سیگنالها یا ارائه طرحهای حفاظتی در ارتباط با رله حفاظتی در پست مقابل را با استفاده از کانالهای ارتباطی متفاوت به همراه دارد.
فانکشن حفاظت دیستانس میتواند فرامین تریپ سه فاز یا تک فاز را بسته به نوع خطاها و نیازها، تولید کند. این فانکشنها با قابلیت وصل مجدد خودکار، سنکرونچک، امکان تشخیص نوسان توان و منطق Switch-onto-fault تکمیل میشوند. بسته به اندازهگیری ولتاژی، فرکانس نیز ارزیابی میشود تا فانکشنهای حفاظتی فرکانسی هم استفاده شوند.
این رله حفاظتی حاوی مجموعه متنوعی از فانکشنهای کنترلی و نظارتی است. فانکشنهایی که کنترل کامل و طرحهای اینترلاکی تعریف شده توسط کاربر را برای سوئیچگیر موجود در پست به همراه دارند.
امکان استفاده از رله به عنوان واحد حفاظت پشتیبان یا زیرواحد غیرمتمرکز حفاظت باسبار هم وجود دارد.
محدوده کاربرد
• کاربرد اصلی این رله برای حفاظت خطوط هوایی شبکه انتقال و حفاظت کابلهای زیرزمینی (شامل خطوط سری جبرانسازی شده) است.
• پنج زون حفاظتی مستقل دیستانس با مشخصه چندضلعی یا MHO
• مشخصههای قفل بار
• ضریب جبرانساز خطای زمین، استفاده شده تا اندازهگیری صحیح امپدانس برای خطاهای تک فاز به زمین انجام شود.
• فانکشن حفاظت امپدانس غیرجهتی یا فانکشن حفاظت اضافه جریان سرعت بالا برای شرایط Switch-onto-fault
• فانکشن تشخیص نوسان توان میتواند در صورت وجود نوسانهای پایدار، فانکشن حفاظت دیستانس را بلوک کرده یا فرمان تریپ را در صورتی که سیستم عملکرد out of step داشته باشد صادر کند.
• پردازش ورودی آنالوگ برای جریان توالی صفر خط موازی بهکار بسته میشود.
• تریپ تک فاز و یا سه فاز و پشتیبانی از ترمینالهای دو بریکری مانند طرح یک و نیم کلیدی یا توپولوژیهای باس حلقهای (Ring Bus Topology).
• انتقال باینری سیگنال
• طرحهای متعدد انتقال تریپ (DUTT، POTT، PUTT، جبرانسازی جهتی یا بلاک کردن و ...)
• منطق Current reversal و Weak end infeed
• وصل مجدد خودکار تا چهار مرحله، امکان تعریف زمان قطع (Dead Time) برای هر بار وصل به طور مستقل و همچنین برای خطاهای تک فاز و خطاهای چند فاز به صورت جداگانه.
• طرح کامل برای تشخیص فاز دارای خطا با استفاده از تشخیص حداقل امپدانس
• نظارت بر ترانسفورمر ولتاژ و امکان تشخیص قطع بودن خط
• امکان شناسایی نبود تعادل جریانی در ترانسفورمر جریان
کنترل و اتوماسیون سوئیچگیر با قابلیت سنکرون چک/سنکرون سوئیچ
• طرحهای اینترلاکی قابل برنامهریزی
• حفاظت پشتیبان برای ترانسفورمرها، خطوط، ژنراتورها، موتورها و باسبارها
• کاربرد به عنوان زیرواحد حفاظت غیرمتمرکز برای باسبار
فانکشن حفاظتی اصلی در میان دیگر قابلیتها، فانکشن حفاظت دیستانس است. این رله میتواند فرامین تریپ تک فاز یا سهفاز را بسته به نوع خطا و نیازها، صادر کند. لیست فانکشنها، با فانکشن وصل مجدد خودکار و امکان استفاده از قابلیت سنکرون چک / سنکرون سوئیچ، تشخیص نوسان توان و منطق Switch-onto-fault کامل میشود
پیکرهبندی E1-line جریانهای سهفاز، مولفه جریان توالی صفر خط موازی، ولتاژ سه فاز و ولتاژ باسبار را اندازهگیری میکند.
این اندازهگیریها امکان استفاده از فانکشنهای جریانی و ولتاژی را در کنار فانکشنهای اضافه جریان جهتی و جریان باقی مانده و همچنین فانکشنهای اضافه توان و کاهش توان میدهند. برپایه اندازهگیری ولتاژی، فرکانس هم برآورد شده تا استفاده از فانکشنهای حفاظتی فرکانسی ممکن شود.
Protection & control functions | IEC | ANSI | *Inst. |
---|---|---|---|
Three-phase instantaneous overcurrent protection function | I ››› | 50 | 1 |
Three-phase time overcurrent protection function | I ›, I ›› | 51 | 2 |
Directional three-phase time overcurrent protection function | I Dir › ›, I Dir ›› | 67 | 2 |
Residual instantaneous overcurrent protection function | Io ››› | 50N | 1 |
Residual definite time overcurrent protection function | Io ›, Io ›› | 51N | 2 |
Directional residual delayed overcurrent protection function | Io Dir ›, Io Dir ›› | 67N | 2 |
Distance protection function | Z < | 21 | 1 |
68 | 1 | ||
Inrush current detection function | I2h › | 68 | 1 |
Negative sequence overcurrent protection function | I2› | 46 | 1 |
Line thermal protection function | T › | 49 | 1 |
Definite time overvoltage protection function | U ›, U ›› | 59 | 2 |
Definite time undervoltage protection function | U <, U << | 27 | 2 |
Residual definite time overvoltage protection function | Uo ›, Uo ›› | 59N | 2 |
Negative sequence definite time overvoltage protection function | U2 › | 47 | 1 |
Overfrequency protection function | f ›, f ›› | 81O | 1 |
Underfrequency protection function | f <, f << | 81U | 1 |
Rate of change of frequency protection function | f › | 81R | 1 |
Synchro check synchro switch function | SYNC | 25 | 1 |
Switch onto fault preparation function | |||
Automatic reclosing function for medium voltage networks | 0 -› 1 | 79 | 1 |
Voltage transformer and dead line detection supervision function | 60 | 1 | |
Current unbalance function | 60 | 1 | |
Breaker failure protection function for not solidly grounded networks | CBFP | 50BF | 1 |
Directional overpower protection function | P › | 32 | 2 |
Directional underpower protection function | P < | 37 | 2 |
ستون "INST" شامل تعداد بلوک فانکشنهای از پیش پیکربندی شده در پیکربندی کارخانه است. این تعداد میتواند با توجه به نیاز کاربر تغییر پیدا کند.
