DGYD
این شرکت دو نوع متفاوت حفاظت باس بار تولید می¬کند. هر دو حفاظت برپایه دستورالعملی شناخته شده عمل می‌کنند: مجموع جریان‌های وارد شده به باس‌بار و خارج شده از آن، در صورتی که هیچ خطای داخلی نباشد، صفر خواهد بود. در صورتی که این مجموع صفر نباشد، یک خطای داخلی وجود داشته و فرمان تریپ سریع صادر می‌شود. طرح موجود در هر دو نوع، امپدانس پایین (Low Impedance) است. طرح دیفرانسیل بایاس شده هم کاربرد عملی قانون گره کیرشهف است.
تفاوت میان این دو حفاظت، ساختار سیستم حفاظت دیفرانسیل به شرح زیر است:
• نوع توزیع یافته (غیرمتمرکز):
- در این نوع، دیگر تجهیزات حفاظتی بی (حفاظت دیستانس، حفاظت اضافه جریان و ... یا واحد‌های مستقل بی) به عنوان واحد‌های بی در طرح حفاظت باس‌بار دخیل هستند. موقعیت آن‌ها در پست برق به ساختار بی سیستم اولیه بستگی دارد. این تجهیزات، نمونه‌برداری جریان‌ها را انجام داده و به تمامی اطلاعات لازم برای سیستم حفاظت باس‌بار دسترسی دارند. این داده‌ها از طریق یک ارتباط فیبر نوری به واحد مرکزی ارسال می‌شود. محاسبات و تصمیم‌گیری از طریق واحد مرکزی انجام شده و فرامین اختصاصی تریپ مجددا از طریق ارتباطات فیبر نوری به دستگاه باز می‌گردند.
• نوع متمرکز:
- در صورتی که تعداد بی‌های متصل به باس‌بار محدود باشد (حداکثر ۶ بی)، وظایف مربوط به فانکشن حفاظتم دیفرانسیل باس بار سه فاز در داخل یک تجهیز انجام می‌شود. در صورتی که تعداد بی بیشتری وجود داشته باشد، وظایف بین سه تجهیز مستقل، تقسیم خواهد شد. هریک از این سه تجهیز، حفاظت دیفرانسیل یکی از فازهای (L2، L1 یا L3) باس‌بار را عهده‌دار می‌شوند. این نوع را می‌توان به عنوان یک نوع متمرکز درنظر گرفت.
ابزار پیکره‌بندی EuroCAP که بدون هزینه در دسترس قرار دارد، نرم‌افزاری کاربرپسند و انعطاف‌پذیر را برای مدیریت فانکشن‌های حفاظتی، کنترلی و اندازه‌گیری در اختیار قرار داده تا اطمینان حاصل شود دستگاه‌های +IED-EP به طور کامل قابلیت شخصی‌سازی دارند.
کاربرد

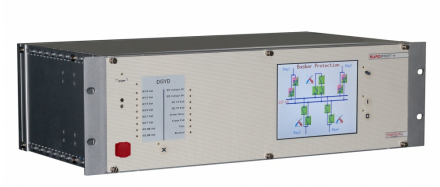

رله حفاظتی مدل DGYD، حفاظت باس‌بار امپدانس سریع و پایدار متمرکز را در سیستم‌های انتقال و کاربردی ارائه می‌دهد. این محصول، عضوی از محصولات خانواده +EuroProt است.
محدوده کاربرد
• این رله، سیگنال‌های وضعیت و جریان را از تمامی بی‌های حفاظت شده باس‌بار جمع‌آوری می‌کند.
• مدل‌سازی دینامیک باس‌بار بر اساس سیگنال‌های وضعیت سکسیونر
• پایداری بالا در صورت وجود خطاهای اکسترنال، علی‌رغم اشباع ترانسفورمر جریان
• زمان کوتاه تریپ
• قابلیت انتخاب برای خطاهای اینترنال، به صورتی که تنها بی‌های دارای خطا جدا شده و دیگر بی‌ها همچنان به عملکرد خود ادامه دهند.
• توسعه آسان برپایه پیکره‌بندی باس‌بار
• پیاده‌سازی و استفاده آسان فانکشن‌ها برای سیستم‌های متفاوت باس اولیه:
- باس‌بار واحد
- پشتیبانی تا چهار باس‌بار
- باس حلقوی (Ring Bus)
- ترکیب یک و نیم کلیدی
- باس کوپلرها
- جداکننده‌های باس (Bus Sectionalizers) با یک یا دو ترانسفورمر جریان
- باس انتقال (Transfer Bus)
• محاسبه عددی و تصمیم‌گیری مستقل برای هر سه فاز
• مشخصه جریان دیفرانسیلی پایدار شده
• امنیت و پایداری بهبودیافته از طریق قابلیت‌های نرم‌افزاری ویژه
- شرایط بریک‌داون ولتاژ (Voltage Breakdown Condition)
- استفاده از شاخص چک زون برای افزایش پایداری (Implemented Check Zone Criteria to Increase Stability)
- جبران‌سازی شکل موج اشباع شده (Saturated Waveform Compensation)
رله مدل DGYD مجموعه‌ای از پیکره‌بندی‌های زیر را ارائه می‌دهد:
• E11-CBBP: حفاظت باس بار متمرکز تک فاز برای ۱۲ بی
• E14-CBBP: حفاظت باس بار متمرکز سه فاز برای ۱۶ بی
• E15-CBBP: حفاظت باس بار متمرکز سه فاز برای ۲۰ بی
• E15-CBBP: حفاظت باس بار متمرکز سه فاز برای ۲۴ بی
• E33-CBBP: حفاظت باس بار متمرکز سه فاز برای ۳ بی
• E34-CBBP: حفاظت باس بار متمرکز سه فاز برای ۴ بی
• E35-CBBP: حفاظت باس بار متمرکز سه فاز برای ۵ بی
• E36-CBBP: حفاظت باس بار متمرکز سه فاز برای ۶ بی
*تعداد باس سکشن‌ها توسط کاربر قابل تعریف است.
حفاظت نیومریک این رله، دو فانکشن حفاظتی مستقل را با هم ادغام می‌کند:
• حفاظت دیفرانسیلی نیومریک
• حفاظت خطای کلید
این فانکشن‌ها با هم توضیح داده شده‌اند زیرا حفاظت خطای کلید، از اطلاعات وضعیتی پردازش شده توسط حفاظت باس‌بار استفاده می‌کند تا تنها بخشی از باس بار را که بریکر مشکل‌دار به آن متصل شده است قطع کند. در نتیجه، نواحی دیگر همچنان در حالت سرویس باقی خواهند ماند.
| Protection & control functions | IEC | ANSI | *Inst. |
|---|---|---|---|
| Centralized busbar differential and breaker failure protection function | 3IdB › | 87B | 1 |
ستون "INST" شامل تعداد بلوک¬ فانکشن¬های از پیش پیکربندی شده در پیکربندی کارخانه است. این تعداد می¬تواند با توجه به نیاز کاربر تغییر پیدا کند.
برای دانلود بروشور روی عکس کلیک کنید
